配电箱是现代建筑电气系统的核心控制单元，其正确的接线与规范的安装直接关系到用电安全、系统稳定及维护便利。本文结合清晰的接线示意图和详细的安装要求，为您提供一份值得收藏的实用指南。

一、 配电箱接线图详解

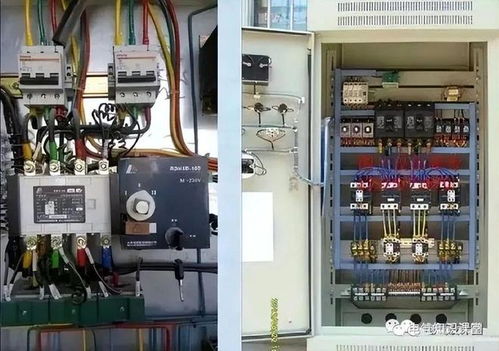

一个标准的家用或小型商用配电箱内部接线，通常遵循清晰的分区与层级原则。下图展示了典型结构：

（图文示意区 - 文字描述接线图布局）

• 进线总开关区： 电源进线（火线L、零线N、地线PE）首先接入总断路器（或隔离开关）。总断路器额定电流应大于所有分支回路电流之和，是安全的第一道防线。
• 计量仪表区（可选）： 在总开关后，可安装电流表与电压表，用于监测总回路实时电流与电压，便于掌握系统负荷情况。仪表接线需严格遵循“串联测电流，并联测电压”的原则。
• 分支回路控制区： 这是配电箱的核心功能区域。总开关出线接入各分支断路器（微型断路器MCB） 或漏电保护器（RCBO）。每个断路器控制一个独立回路（如照明、插座、空调、厨房等）。
• 接线顺序： 火线（相线）经断路器控制后引出至对应回路；零线通常接入零线排（N排）；保护地线则牢固接入地线排（PE排）。

• 关键原则： 务必确保“左零右火中接地”的接线规范（面向配电箱面板视角），且同一回路导线颜色统一（如L用红/黄/绿，N用蓝色，PE用黄绿色）。

• 汇流排与接线端子： 零线排（N）和地线排（PE）实现了零线与地线的集中、可靠连接，严禁混接或合并使用。

二、 配电箱安装核心要求

规范的安装是配电箱长期安全运行的基础，必须严格遵守电气施工规程。

1. 安装位置选择：

• 应安装在干燥、通风、无腐蚀性气体、便于操作和检修的场所，如楼道、储物间。避免在卫生间、厨房等潮湿环境正上方。

• 箱底距地面高度一般为1.8米左右（具体按当地规范），箱体应垂直、牢固安装。

1. 箱体与材料要求：

• 箱体应采用阻燃、耐腐蚀的优质材料（如镀锌钢板或优质工程塑料）。

• 箱门应完好，开启灵活，并具备可靠的闭锁装置。箱体应有可靠的接地连接点。

1. 内部元件安装：

• 所有开关、仪表应安装牢固，排列整齐，标识清晰（标明对应回路名称，如“主卧空调”、“厨房插座”）。

• 断路器之间应留有适当空间以便散热，上下级断路器间应满足选择性保护配合要求。

1. 导线连接规范：

• 进线、出线导线截面积必须满足回路计算电流要求，并留有余量。

• 所有接线必须牢固、无松动。多股线需压接接线端子或搪锡处理，严禁“鸡爪线”。

• 箱内导线应绑扎成束，走向横平竖直，排列整齐，并留有适当裕量以便检修。

1. 安全与标识：

• 安装完毕后，必须确保所有开关处于断开位置。

• 箱体内外应粘贴清晰的电气警示标志。箱门内侧应附上完整的系统图或回路对照表。

1. 测试与验收：

• 安装完成后，必须使用专业仪表进行绝缘电阻测试、接地连续性测试、漏电保护器动作测试以及相序核对，确保各项指标合格后方可通电。

****

掌握配电箱的接线逻辑与安装规范，是保障电气系统安全的基石。无论是家庭装修还是工程安装，都应遵循“安全第一、规范施工”的原则。建议由专业持证电工进行操作，并保存好配电箱系统图以备日后维护之需。将此文收藏并分享，让用电安全知识传递下去。
