在现代工业与建筑配电领域，低压开关柜作为电能分配、控制与保护的关键设备，其性能与可靠性直接关系到整个电力系统的安全稳定运行。其中，GCS型低压抽出式开关柜凭借其独特的设计和优异的性能，已成为众多场合的首选方案。本文将深入探讨GCS型开关柜的特点、结构及其在配电系统中的应用。

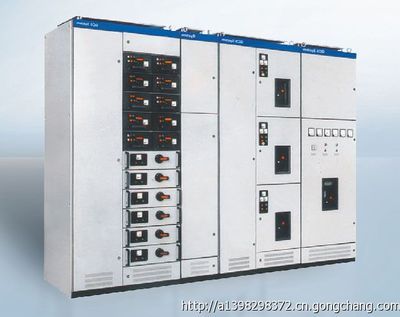

一、GCS型低压抽出式开关柜概述

GCS型低压抽出式开关柜是一种广泛应用于发电厂、变电站、工矿企业、高层建筑等领域的低压配电装置。它主要用于额定电压400V、额定电流至4000A的三相交流配电系统，实现电能的接收、分配和控制，并对线路及用电设备提供过载、短路、漏电等保护。其“抽出式”设计是其核心特点，意味着主要功能单元（如断路器、接触器等）均安装在可抽出的手车上，便于维护、测试和快速更换，极大提高了供电的连续性和维护效率。

二、主要结构特点与技术优势

1. 模块化与抽出式设计：柜体采用标准模数组合设计，结构紧凑。功能单元（手车）实现了高度模块化，可根据需要灵活配置。抽出机构设计精密，具有试验、分离和工作三个明显位置，并配有可靠的机械联锁与电气联锁，确保操作安全。

1. 高安全性与可靠性：柜体采用优质冷轧钢板弯制拼接而成，防护等级通常可达IP30-IP40。母线系统采用高强度绝缘支撑件固定，绝缘性能好，动热稳定性强。完善的接地系统和五防联锁功能，有效防止误操作，保障人身与设备安全。

1. 良好的散热与布线：柜内设有独立的垂直母线通道和功能单元隔室，通风散热设计合理。电缆室空间充裕，便于进出线电缆的安装与固定，布线整齐，维护方便。

1. 智能化与通讯能力：现代GCS柜可方便地集成智能仪表、电力监控单元及通讯接口，支持Modbus、Profibus等通讯协议，易于接入配电自动化系统，实现远程监控、数据采集和能效管理。

三、在配电系统中的应用

在电工电气领域的实际应用中，GCS柜常作为低压配电系统的进线柜、联络柜、馈线柜、电动机控制柜（MCC）或电容补偿柜使用。

• 进线/联络柜：负责总电源的接入与分配，或实现两段母线间的联络。
• 馈线柜：将电能分配至各个楼层、车间或具体用电设备。
• 电动机控制中心（MCC）：集中控制多台电动机的启动、停止、调速与保护，是工厂自动化的基础。
• 无功补偿柜：集中安装电容器组，用于提高系统功率因数，降低线路损耗。

作为“配电箱”的高级形态，GCS抽出式开关柜相比传统的固定式配电箱，在容量、扩展性、维护便捷性和控制功能上都有了质的飞跃，特别适合于要求供电连续性高、自动化程度高、负载重要的场合。

四、选型与市场考量

用户在“世界工厂网”等B2B平台进行选型与采购时，需重点关注以下几点：

1. 主要技术参数：额定电流、短路分断能力、防护等级、母线规格等需满足项目需求。
2. 品牌与质量：选择信誉良好的制造商，确保柜体材质、元器件品牌（如断路器、仪表等）和工艺水平可靠。
3. 方案配置：根据一次系统图与二次原理图要求，明确柜型、数量、回路方案及智能监控需求。
4. 售后服务：考虑供应商的安装指导、技术支持和备件供应能力。

###

总而言之，GCS型低压抽出式开关柜代表了现代低压配电设备的发展方向，其灵活、安全、可靠、智能的特点，使其在复杂的配电网络中扮演着不可替代的角色。随着工业4.0和智能电网建设的推进，具备数字化接口和高级管理功能的GCS柜将继续演进，为各行各业提供更强大、更智慧的配电解决方案。对于采购者而言，深入理解其技术特点并结合实际需求进行选型，是保障电力系统高效经济运行的关键一步。
